Durch Prozessvisualisierungen werden komplexe Zusammenhänge und das Zusammenwirken verschiedener Abläufe verständlich vermittelt. Die 3D-Prozessvisualisierung ist durch seine auf spezifische Aufgabenstellungen variabel anpassbare Darstellungsform prädestiniert um Informationen effizient zu vermittelt und maximale Aufmerksamkeit zu erzeugen.

Als Stilmittel zur Darlegung von inneren Vorgängen und Bauteilen in einer Maschine lassen sich beispielsweise folgende umsetzen: Durch transparente Darstellung der äußeren Hülle oder Ausblenden bestimmter Bauteile lässt den Fokus gezielt auf die wichtigen Elemente lenken. Schnitt-Modelle mit optional verdeutlichten Schnittflächen können sowohl perspektivisch als auch in Parallelprojektion angezeigt werden, um Größenverhältnisse exakt wiederzugeben. Explosionsmodelle können die einzelnen Bauteile getrennt voneinander, sowie den Vorgang der Verbindung zu einer funktionsfähigen Einheit verdeutlichen.



Sollen unsichtbare Einlüsse wie Temperatur oder Druck dargestellt werden, können diese durch Farbkodierung (z.B. Blau=kalt und Rot=heiß) und Texteinblendungen angezeigt werden.

Um schnell ablaufende Prozesse zu protokollieren oder konzeptionieren, können diese in verlangsamter Form oder pausiert wiedergegeben werden. Das Hervorheben wichtiger Bauteile ist jederzeit durch Einfärbung dieser möglich.











Ein abgeschlossenes Projekt mit Erläuterungen können Sie auf der Unterseite Beispielprojekt Multitool betrachten.





Durch abstrahierte Darstellung der Montage/Demontage wird der Zusammenhang verschiedener Elemente sichtbar gemacht.

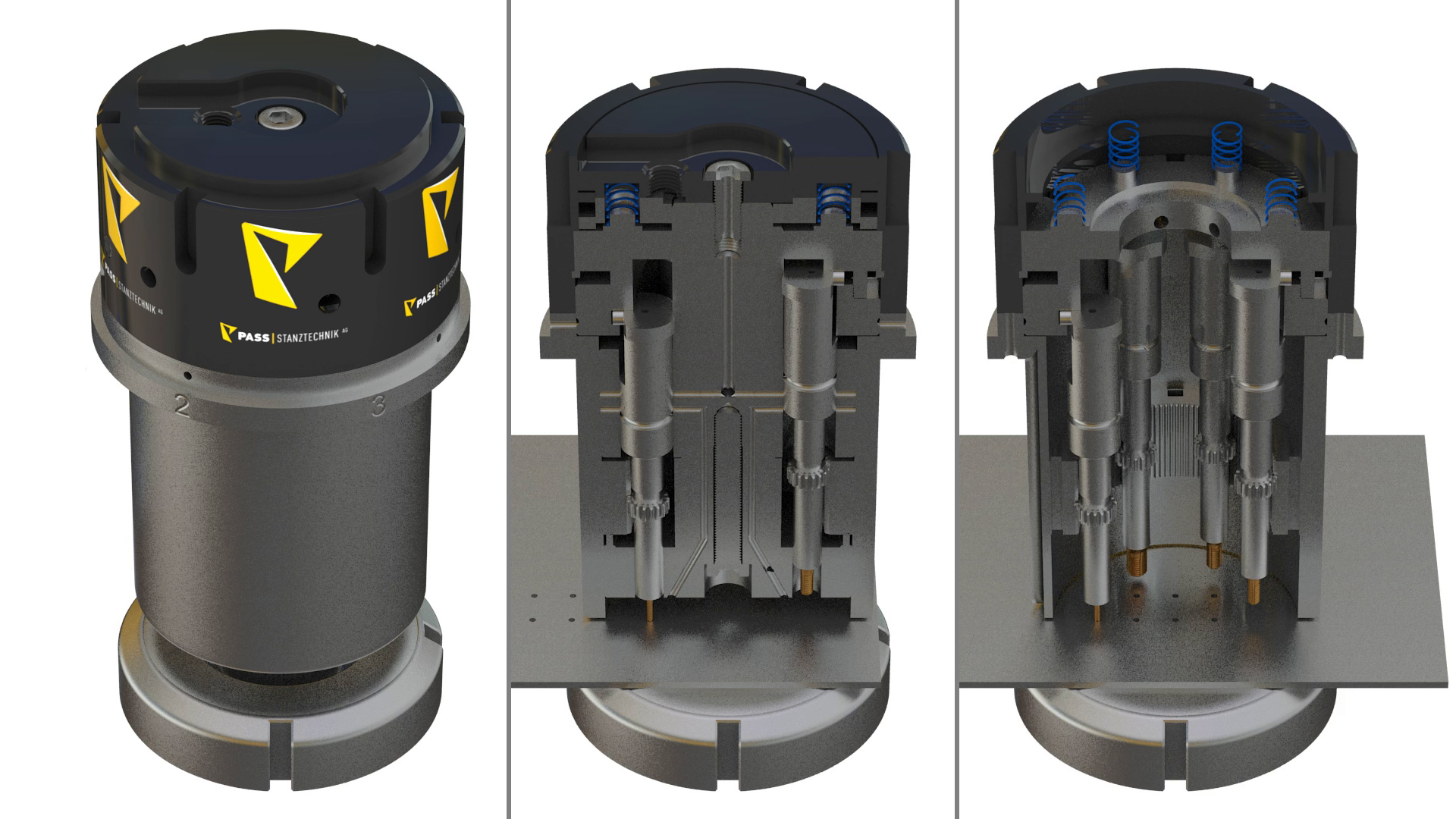

Von Links: Realitätsnahe Außendarstellung / Perspektivisches Schnittmodell / Ausblenden von Elementen.



Hervorheben von Ölkanälen im Schnittbild in Parallelprojektion (links) und animierter Ölfluss in transparenter, perspektivischer 3D-Darstellung (rechts).



Explosionsdarstellung aller Bauteile im Glas-Stil (links) und zusammengesetzte Apparatur.



Von links: Neutral gefärbtes, perspektivisches Schnittmodell / Außendarstellung / Farbliche Separation der einzelnen Elemente.
